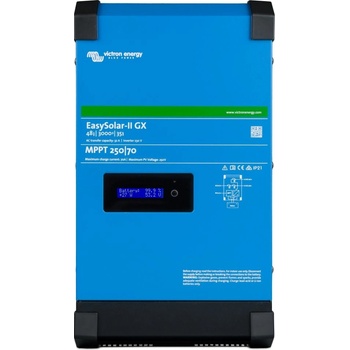

Victron EasySolar-II 48/3000/35-32 MPPT 250/70 GX

Hybridná solárna jednotka EasySolar-II  48/3000/35-32 MPPT 250/70 GX

Riešenie solárnej energie typu všetko v jednom.  Zariadenie Victron EasySolar-II GX integruje nasledujúce prvky

Menič/nabíjač Multiplus-II 48V/3000VA/35-32A

SmartSolar MPPT 250/70-Tr solárny regulátor nabíjania

Zariadenie GX s displejom 2x16 znakov

Tieto prvky sa spájajú vo vnútri jedinej jednotky a to veľmi zjednodušuje väčšinu inštalácií, šetrí čas aj peniaze.  Vstavaný displej a Wi-Fi

Na displeji sa zobrazia parametre batérie, meniča a solárneho regulátora. Ku rovnakým parametrom je možné pristupovať pomocou smartphonu alebo iného zariadenia podporujúceho Wi-Fi. Okrem toho je možné pomocou Wi-Fi tiež systém nastaviť.  Solárny regulátor

DC výstup solárneho MPPT regulátora je paralelne zapojený s DC pripojením meniča/nabíjača MultiPlus-II.Mechanizmus, ktorým sa zapína/vypína zariadenie Multiplus-II riadi tiež solárny MPPT regulátor.  Integrované zariadenie GX zahŕňa

Rozhranie VE.Can. To je možné použiť k pripojeniu zariadenia Victron VE.Can (napr. VE.Can MPPT), alebo port je možné prekonfigurovať pomocou vzdialenej konzoly pre použitie s kompatibilnou Li.ion batériou CAN-bus

USB port

Ethernetový port

Port VE.Direct

Zariadenie GX riadi MultiPlus-II a solárny MPPT regulátor s príslušným prepojením VE.Bus a VE.Direct a po pripojení k internetu zaisťuje spojenie systému s VRM portálom Victron Energy.  Portál VRM bezplatná webová stránka Victron Energy pre vzdialené monitorovanie (VRM) zobrazí všetky vaše systémové dáta v komplexnom grafickom formáte. Tiež je možné prostredníctvom portálu VRM vzdialene zmeniť nastavenie systému. Alarmy je možné príjmať e-mailom. Vyskúšajte si VRM portál na DEMO účte tu: https://vrm.victronenergy.com/landingpagePre pripojenie k VRM portálu je potrebné iba jednotku pripojiť k internetu.  Ostrovná prevádzka  Sériové pripojenie k distribučnej sieti  Paralelné pripojenie k distribučnej sieti  Hybridné fungovanie EasySolaru  je určené tam, kde je trvale dostupná distribučná sieť pripojená na jeho AC vstup. V tomto režime jednotka uprednostňuje energiu z fotovoltaického poľa a/alebo batérie pred energiou zo siete. Hybridnú funkciu je nutné v EasySolare adekvátne nastaviť (vzdialene alebo pomocou rozhrania MK3-USB a programu VE.Configure 3 - nie je súčasťou). Pokiaľ je prítomná sieť, je k nej EasySolar trvalo pripojený a to aj keď sieť bezprostredne nepotrebuje (batéria nie je vybitá a menič nie je preťažený). Zo siete sa neustále určité minimálne množstvo energie odoberá a/alebo dodáva bez ohľadu na aktuálny prevádzkový stav (sú prítomné malé technické merateľné prietoky do siete). Aj pri pripojenej distribučnej sieti je uprednostňovaný odber energie z fotovoltaického poľa a/alebo batérie pre napájanie AC spotrebičov.

Fotovoltaické pole generuje elektrickú energiu, ktorou sú prioritne a priamo, bez účasti batérie napájané 230 V AC spotrebiče prostredníctvom meniča/nabíjača.

Pokiaľ je výroba fotovoltaického poľa vyššia ako spotreba spotrebičov, je prebytočná energia adaptívnym spôsobom pomocou MPPT regulátora uložená do batérie.

Pokiaľ je batéria nabitá, MPPT regulátor utlmí automaticky výrobu z fotovoltaického poľa (prípadne je energia cielene dodaná do distribučnej siete v závislosti na nastavení).

Pokiaľ je batéria vybitá pod prednastavenú úroveň, je odber z fotovoltaického poľa a batérie ukončený a AC spotrebiče sú napájané plne z distribučnej siete.

Akonáhle sa batéria čiastočne nabije z fotovoltaického systému (o 5-10%), dôjde opäť automaticky k napájaniu AC spotrebičov z fotovolatického poľa a/alebo batérie.

Akonáhle je odber AC spotrebičov väčší ako 80-90 % maximálneho trvalého výkonu meniča/nabíjača, berie si menič/nabíjač ďalšiu potrebnú energiu adekvátne zo siete (funkcia GridAssist), aby nedošlo k preťaženiu meniča.

Pri výpadku siete (blackout) napájanie AC spotrebičov a dobíjanie batérie z fotovoltaického poľa pokračuje bez prerušenia (fungovanie EasySolaru je plne nazávislé od siete).

Pri výpadku siete je batéria vybíjaná na hlbšiu (definovanú) úroveň ako pri prítomnej sieti. Súčasne môže napájať AC spotrebiče a dobije zo siete batériu na minimálnu prednastavenú hodnotu.

Principálne sa jedná o tzv. DC coupling. Systém má možnosť aktivovať funkciu ochrany olovenej batérie proti negatívnemu vplyvu dlhodobého vybitia (uprednostňuje využitie solárnej energie pre dobitie batérie alebo dobitie batérie zo siete). EasySolar je možné za určitých podmienok kombinovať so sieťovým meničom na vstupe alebo výstupoch (AC coupling). Pri štandardných rodinných domoch je prítomná trojfázová prípojka. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho vsunie na jednu vybratú fázu pred vstup do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou.   Jednotka EasySolar je skvelá voľba aj pre tzv. ostrovné systémy bez dostupnej distribučnej siete - k jednotke EasySolar môže byť pripojená elektrocentrála, ako záložný zdroj energie.

Hybridná solárna jednotka EasySolar-II 48/3000/35-32 MPPT 250/70 GX

PowerControl & PowerAssist

ÁNO

Transfer switch 32A

Maximálny vstupný AC prúd 32A

Programovateľný výstup

ÁNO (32A)

INVERTER

Rozsah vstupného DC napätia   38-66V

Výstup

• Výstupné napätie: 230VAC ±2%
• Frekvencia: 50 Hz ± 0,1% (1)

Konšt. výstupný výkon pri 25°C (3) 3000VA/2400W

Konšt. výstupný výkon pri 40°C/65°C 2200W/1700W

Maximálny zdanlivý výkon 2500VA

Maximálny výkon 5500W

Max. účinnosť 95 %

Vlastná spotreba bez záťaže 11W

Vlastná spotreba v režime AES 7W

Vlastná spotreba v režime vyhľadávania 2W

AC NABÍJAČ

AC vstup

• Rozsah vstupného napätia: 187-265 VAC
• Rozsah vstupnej frekvencie: 45 - 65 Hz

Nabíjacie napätie "absorbcia" 57,6VV

Nabíjacie napätie "udržiavanie" 55,2V

Storage mode (dlhodobý udržiavací režim) 52,8V

Maximálny nabíjací prúd (4) 35A

Senzor teploty batérie

ÁNO

Programovateľné rélé (5)

ÁNO

Ochrana (2) a-g

VE.Bus komunikačný port

Pre paralelny a trojfázový režim, vzdialený monitoring a systemové integrácie

Univerálny com.port

ÁNO, 2x

SOLÁRNY REGULÁTOR

Model

SmartSolar MPPT 250/70-Tr.

Maximálny vystupný prúd 70A

Maximálny FV výkon 4000W

Maximálne FV napätie bez záťaže 250V

Maximálna účinnosť  98%

Vlastná spotreba  20mA

Nabíjacie napätie"absorbtion - absorbcia" 57,6V

Nabíjacie napätie "float - udržiavanie" 55,2V

Ochrany (2) a-e

GENERAL

Rozhrania

VE.Can, USB, Ethernet, VE.Direct, Wi-Fi

Vzdialené ovládanie ON/OFF

ÁNO

Rozsah prevádzkovej teploty  -40 to +65°C (chladenie pomocou ventilátora)

Vlhkosť (bez kondenzácie) max 95 %

ENCLOSURE

Materiál a Farba oceľ, modrá RAL 5012

Kategória ochrany

IP21

Pripojenie batérie skrutky M8

Pripojenie FV skrutky M6 230 V AC pripojenie

Skrutkové svorky 13 mm² (6 AWG)

Hmotnosť 26kg

Rozmery  506x275x237mm

NORMY

Bezpečnosť

EN-IEC 60335-1, EN-IEC 60335-2-29EN-IEC 62109-1, EN-IEC 62109-2

Emisné normy

EN 55014-1, EN 55014-2EN-IEC 61000-3-2, EN-IEC 61000-3-3IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 1) Môžnosť nastavenia do 60 Hz2) Kľúčové ochrany:a) skrat na výstupeb) preťaženiec) napätie batérie je príliš vysokéd) napätie batérie je príliš nízkee) príliš vysoká teplotaf) 230 V na výstupe meničag) kolísanie vstupného napätia je príliš vysoké3) Nelineárna záťaž4) Okolitá teplota 25°C5) Programovateľné relé, ktoré môže o.i. byť nastavenépre všeobecný poplach, DC nízke napätie alebofunkcia štart / stop pre generátorAC hodnota: 230 V / 4ADC hodnota: do 60 VDC / 1A, do 35 VDC / 4A
